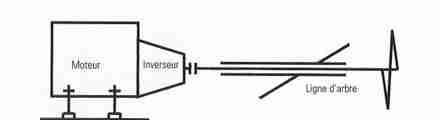

Moteur avec ligne d arbre
|
|
|
Le groupe propulseur in-bord revêt plusieurs formes : on
distingue le groupe propulseur avec ligne d'arbre et le groupe propulseur
doté d'une transmission S-Drive,
Si la grande majorité des voiliers à moteur in-bord
est équipée d'une ligne
d'arbre, la tendance actuelle des chantiers pour le choix du
mode de transmission sur leur gamme de voilier 7 à 10 mètres
va au montage en S-Drive.
En fonction du mode de transmission choisi, le groupe propulseur
se compose de trois ou quatre parties bien distinctes.
Le moteur proprement dit: c'est lui qui fournit l'énergie
mécanique nécessaire à la propulsion.
L'inverseur, réducteur : il assure la réduction
du régime de rotation du moteur, le point mort, la marche avant
et la marche arrière. La ligne d'arbre : elle même constituée
de plusieurs éléments, le tourteau, le joint d'arbre, et
l'arbre d'hélice.
L'hélice : elle convertit le couple moteur en énergie
propulsive. Dans le cas d'une transmission en S-Drive, l'inverseur réducteur
et la ligne d'arbre font partie d'un même et unique élément
: l'embase. |
Montage du groupe propulseur
|
| 1
Moteur et transmission en S Drive |
|
|
