Remplacer le démarreur simple
• 30 minutes
• Outillage courant
A l'époque de la disparition quasi générale de la manivelle, avoir un démarreur en parfait état est devenu une nécessité. Comme tout élément mécanique ou électrique, le démarreur est susceptible de tomber en panne. Toute remise en état partielle ou complète, ou a fortiori, son échange, nécessite sa dépose.
• Dépose du démarreur
Ouvrez les coupe circuit.
Représentez sur une feuille l'implantation des bornes, la couleur des fils et leur position respective.
Déconnectez chacun des fils tout en vérifiant l'état des cosses, la propreté mais aussi le sertissage des fils.
Dévissez les vis de fixation du démarreur. Le démarreur étant une pièce très lourde, il y a lieu de desserrez, sans les ôter.tous les boulons, tout en soutenant bien le démarreur.
Déposez le démarreur.

 • Repose du démarreur
Engagez le démarreur dans son logement.
Vissez les vis des points de fixation tout en maintenant le démarreur.
Connectez le câble positif (fil de grosse section) puis le fil d'excitation.
Fermez les coupe circuit.    .
Essayez le démarreur.
Le moteur doit être entraîné à une vitesse de rotation supérieure
à 150 tr/mn.

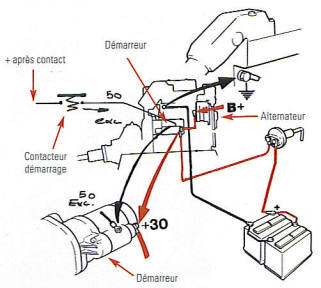

Schéma de câblage du circuit de démarrage
Schema de câblage du démarreur

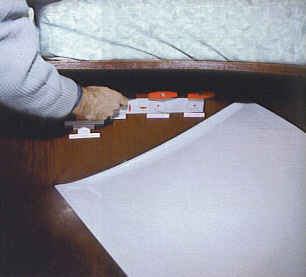

Ouvrir les coupe-circuit
1 Avant chaque intervention, sur le moteur et plus particulièrement au niveau du circuit électrique, n'oubliez pas d'ouvrir les coupe circuit, ceci afin d'éviter tout risque de court circuit.

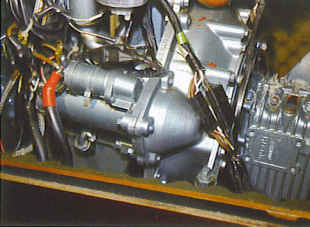

Relever sur une feuille l'implantation
2 Une bonne précaution. Avant de débrancher l'ensemble des connexions, représentez sur une feuille l'implantation des bornes, la couleurs des fils et leur position respective.

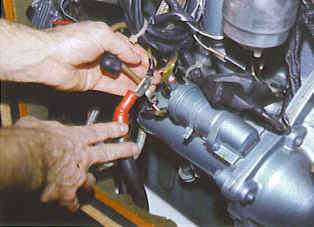

Déconnecter le démarreur
3 Déconnectez chacun des fils tout en vérifiant l'état des cosses, la propreté mais aussi le sertissage des fils.

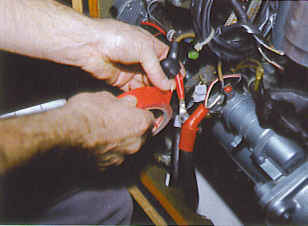

repérage au ruban adhésif
4 Le ruban adhésif permet un repérage efficace.

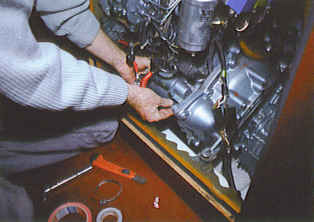

Dévisser les vis de fixation du démarreur.
5 Les connections électriques étant toutes débranchées, vous pouvez maintenant dévisser les vis de fixation du démarreur.

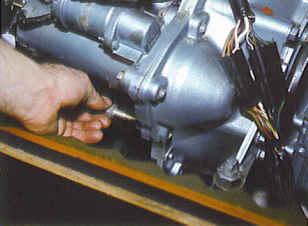

6 Commencez par dévisser les vis les moins accessibles, finissez par les plus faciles.

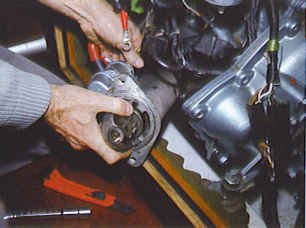

7 Dégagez le démarreur. Attention,le démarreur est un élément très lourd.
